Расчет высоты дымохода относительно конька крыши: правила и примеры для Екатеринбурга

Как рассчитать высоту дымохода относительно конька крыши в Екатеринбурге?

Неправильная высота дымохода — это не просто нарушение норм, это гарантированные проблемы с тягой: задувание ветром, обратная тяга и задымление. В условиях Екатеринбурга, с его частыми ветрами и перепадами давления, этот расчет критически важен. Мы смонтировали сотни дымоходов в городе и области и расскажем не только о правилах, но и о секретах стабильной тяги для уральских крыш.

Главное правило, которое нельзя нарушать

Оголовок дымохода должен находиться в т.н. «зоне ветрового подпора». Если упростить: ветер, обтекая крышу, должен создавать разрежение над трубой, а не давить в нее. От этого зависит, будет ли дым выходить наружу или задуваться обратно в дом.

3 случая расположения дымохода на крыше

1 случай: Труба рядом с коньком (до 1.5 метров)
Это самый простой и эффективный вариант. Высота трубы над коньком — минимум 0.5 метра.

2 случай: Труба на среднем расстоянии (от 1.5 до 3 метров от конька)
Здесь верх трубы должен быть вровень с линией, проведенной под углом 10° от конька вниз. Проще запомнить: оголовок должен быть не ниже условной линии конька.

3 случай: Труба далеко от конька (более 3 метров)
В этом случае высота трубы рассчитывается так, чтобы ее верх был не ниже линии, проведенной под углом 10° от горизонта конька. На практике, часто требуется труба высотой более 5 метров от узла прохода через кровлю.

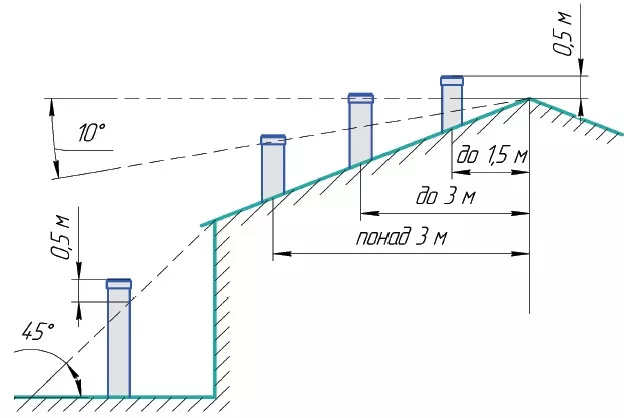

Схема: 3 случая расположения дымохода на крыше

Почему для Екатеринбурга эти правила — лишь минимум?

СНиПы написаны для усредненных условий. Но в нашем регионе есть свои особенности:

Фактор 1: Ветровая нагрузка
Екатеринбург находится в зоне с высокой ветровой нагрузкой. Если ваша крыша расположена на возвышенности или в районе с частыми сильными ветрами (например, Академический, Верх-Исетский район), стандартной высоты может не хватить. Ветер будет «задувать» в трубу, опрокидывая тягу.

Фактор 2: Снежные зимы
Высота трубы считается от конька, а не от снегового покрова! Учитывайте, что зимой на крыше может лежать до полуметра снега. Если труба будет лишь чуть выше конька, ее может занести снегом, что полностью перекроет сечение.

Наша рекомендация для Екатеринбурга:
Мы всегда советуем клиентам делать высоту трубы на 10-15% больше расчетной нормы. Это незначительно увеличит стоимость, но на 100% гарантирует стабильную тягу в любую погоду.

Как рассчитать высоту дымохода на практике: 2 примера из нашей практики

Пример 1: Дом, Широкая Речка (односкатная крыша)
Условие: Уклон крыши 30°, расстояние от конька до центра трубы — 2 метра. Высота от перекрытия до конька — 3.5 м.
Расчет: По схеме 2 проводим условную линию под 10° от конька. Получаем, что минимальная высота трубы над кровлей должна быть 1.2 метра. Мы рекомендовали высоту 1.4 метра с учетом ветровой нагрузки в этом районе.

Пример 2: Коттедж в Солнечном (сложная крыша с ендовами)
Условие: Труба выходит в ендове (внутренний угол двух скатов), расстояние до конька 4 метра.
Особенность: В ендове скапливается снег и вода. Стандартный расчет дает высоту 0.5 м над кровлей, но этого мало.
Наше решение: Мы подняли трубу на 1.2 метра над кровлей и установили на оголовок дефлектор , чтобы предотвратить задувание снега и ветра с двух скатов. Проблем с тягой нет.

Частые вопросы и ответы

Вопрос: Что делать, если соседский дом выше и стоит близко?

Ответ: Это сложный случай. Согласно нормам, труба должна быть выше верхней точки соседского здания, если оно находится в радиусе 10 метров. Но на практике в условиях плотной застройки старых районов Екатеринбурга это не всегда возможно. Решение — установка трубы как можно выше (часто наращиваем до 6-7 метров) и использование дефлектора-стабилизатора тяги, который компенсирует турбулентность от соседних зданий.

Вопрос: Как быть с плоской крышей?

Ответ: На плоской кровле минимальная высота дымохода составляет 0.5 метра. Но для Екатеринбурга это абсолютный минимум. Мы всегда рекомендуем высоту от 1 метра, чтобы снег не забивал оголовок, и устанавливаем зонт от осадков.

Вопрос: Влияет ли материал кровли на высоту дымохода?

Ответ: Косвенно. Для горючих материалов (мягкая кровля, ондулин) нормы пожарной безопасности требуют увеличения противопожарных отступов, что может повлиять на конструкцию и, соответственно, на итоговую высоту установки. Для металлочерепицы или профнастила таких строгих ограничений нет.

Вопрос: Можно ли сделать трубу ниже конька, если поставить дымосос?

Ответ: Теоретически — да. Но мы не рекомендуем это как постоянное решение. Дымосос — это электронное устройство, которое может сломаться. При отключении электричества он станет препятствием для естественной тяги, и дым пойдет в помещение. Лучше один раз правильно рассчитать и смонтировать естественную систему.

Чем грозит ошибка в расчете высоты?

• Обратная тяга: Дым и угарный газ поступают в помещение. Это смертельно опасно.
• Задувание ветра: Порывы ветра гасят газовый котел или вызывают задымление при растопке печи.
• Низкий КПД оборудования: Слабая тяга не позволяет котлу или печи выйти на паспортную мощность, вы тратите больше топлива.
• Образование конденсата: Слишком высокая и холодная труба не прогревается, что приводит к обильному конденсату и разрушению дымохода.

3 шага к идеальной высоте дымохода в Екатеринбурге

• Измерьте расстояние от конька до центра будущей трубы. Это основа для расчета по одной из трех схем.
• Учтите местные факторы: розу ветров в вашем районе, высоту снежного покрова, наличие высоких деревьев или зданий рядом.
• Доверьте расчет профессионалу. Геометрия крыши часто бывает сложной. Ошибка на 10 см может стоить вам переделки всей системы.
• Не рискуйте безопасностью и деньгами! Доверьте расчет профессионалам с опытом работы в условиях Урала.
